问题
并不是所有的设计都基于传统的正向工程设计原则。许多原因造成物理模型、工具或零件可能成为设计工程师能够获得唯一的信息资源。如果没有精确的数位CAD模型，进行技术资料制作、程序检查、NC刀具路径加工都将变得非常困难。每当CAD数据无法完全定义一个零件的几何形状时，逆向工程就非常必要了。
NDI工业应用：逆向工程使用手持式激光扫描仪
解决方案

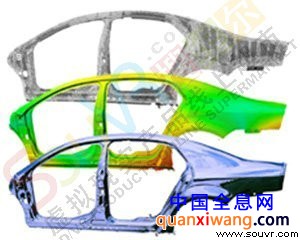

快速将物理零件引入到数字领域。在CAD中通过使用Perceptron ScanWorks 3D激光扫描仪捕获的三维测量数据来创建优质工程外观。使用扫描数据进行清理、修改、雕刻和重建的外观，以便在不同的CAD/ CAM环境中对零件的几何形状进行完全定义。

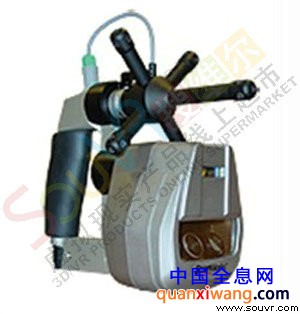

使用Perceptron V5 Scanworks手持式激光扫描仪，操作者只需在大型零件或组件周围走动并进行任意扫描。手持式扫描仪的操作就像使用画笔一样简单。在零件上自由挥动手持式扫描仪，通过得外观测量可迅速获得其生成的密集点云数据，并用于定义零件的几何形状。因为它实际上不是连接到其它测量系统上，因而可以轻易定位扫描仪以确保对零件的完整覆盖。通过使用NDI OPTOTRAK光学位置传感系统来持续测量在扫描过程中对手持激光扫描器的位置和位移进行不间断地测量，可以得到这种不受限制的运动自由度和范围。该系统可确保所有的测量都在普通参照帧中反映出来。
NDI工业应用：逆向工程使用手持式激光扫描仪
优势
- 非常便携且易于安装
- 能够对动作进行大范围光学追踪
- 在扫描时不受激光束干扰
- 收集数据速率比传统测量技术更快
- 检测软件及触觉探测也可用于零件-CAD检测
